Produktparameter des pneumatischen Motors mit Schrägverzahnung AMP3-R:
Untersetzungsbereich: 3–91, Leistung: 0,25 kW, PS: 0,18 PS, Drehmoment: 5,4–154,2 Nm, Leerlaufdrehzahl: 296–10 U/min, Luftverbrauch: 0,26 m³/min, Gewicht: 9,8–12,8 kg (verschiedene Untersetzungsverhältnisse). , verschiedene Gewichte), optionale Installationsmethoden: vertikal, horizontal, optional manuelles Steuerventil, Bremse, Controller.
Standardfunktionen:
Das Produkt nutzt Druckluft als Energiequelle für Sicherheit und Explosionsschutz, verfügt über ein Explosionsschutzzertifikat und erfüllt nationale Sicherheitsstandards. Das Stirnradgetriebe verwendet das Steuerventil zum Umschalten von Start, Einstellung und Stopp und kann die Richtung sofort umkehren. Der Motor ist so konzipiert, dass er als Ganzes gekapselt ist und in staubigen, feuchten und rauen Umgebungen eingesetzt werden kann. Es wird häufig in der chemischen Industrie, der Halbleiter-, Kristall-, Petrochemie-, biochemischen Technologie-, Farbenfabriken-, automatisierten Maschinen- und anderen Industriezweigen eingesetzt.
Arbeitsumgebung:
Flüssigkeit: Druckluft
Druck: 5 kg/cm 2 (70 psi)
Maximaler Arbeitsdruck: 6 kg/cm 2 (85 psi)
Umgebungstemperatur: -10°C~ 70°C (nur im frostfreien Zustand verwendbar)
Schmieröl: IS0VG32 oder ähnlich. (Es ist notwendig, einen Ölnebelspender zu verwenden, 2–3 Tropfen pro Minute).
Dauerbetrieb: Ja (kein Dauerbetrieb ohne Last möglich).
Empfohlene Geschwindigkeit: (0,3~1) x maximale Ausgangsgeschwindigkeit.
Detaillierte Parameter
EinBaumaßzeiCHnung unD MaßtaBelle

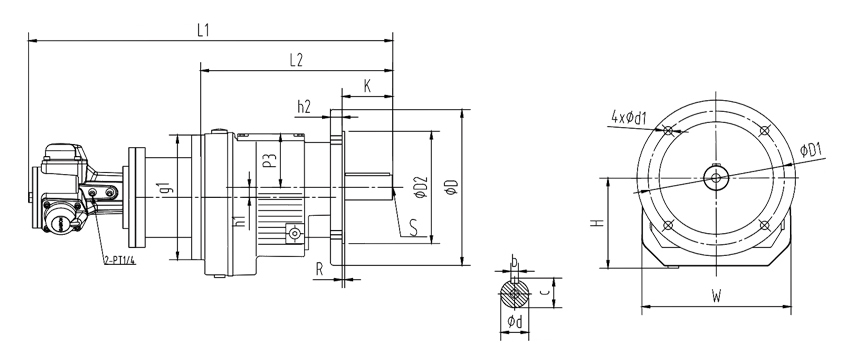

Vertikale InStallation
ProDukt Modelll | L1 | L2 | D | D1 | D2 | H | W | R | h1 | h2 | p3 | g1 | d1 | Axial Ende Teil | ||||
d | b | C | S | k | ||||||||||||||
AMP3-RF2-G3.37 | 421.7 16,6" | 199 7,83" | 140 5,51" | 115 4,53" | 95 3,74" | 92 3,62" | 142 5,59" | 3 0,12" | 4.05 0,16" | 9 0,35" | 57 3,62" | 120 4,72" | 8.5 0,33" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" |
AMP3-RF2-G5 | ||||||||||||||||||
AMP3-RF2-G10.13 | ||||||||||||||||||
AMP3-RF2-G15.63 | ||||||||||||||||||
AMP3-RF2-G26.09 | ||||||||||||||||||
AMP3-RF2-G32.47 | ||||||||||||||||||
AMP3-RF2-G55.87 | ||||||||||||||||||
AMP3-RF3-G69.33 | 429.7 16,92" | 207 8,15" | 160 6,3" | 130 5,12" | 110 4,33" | 94 3,7" | 161 6,34" | 3.5 0,14" | 10.1 0,4" | 10 0,39 Zoll | 61 2,4" | 120 4,72" | 9.0 0,35" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" |
AMP3-RF3-G84.61 | ||||||||||||||||||
AMP3-RF3-G90.77 |

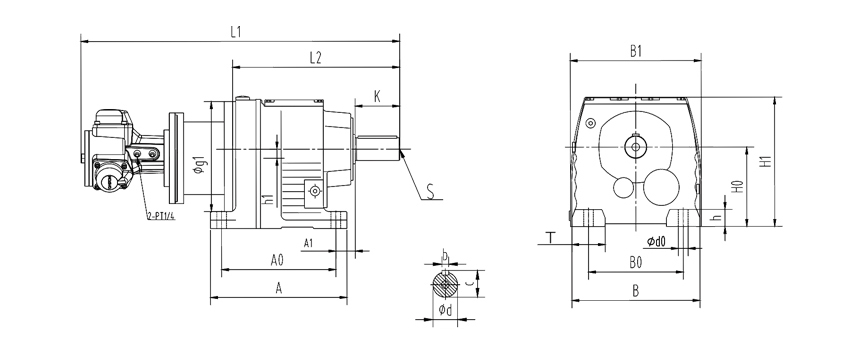

Horizontale Installation
Produktmodell | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | A1 | h1 | T | d0 | h | Axial Endteil | ||||
d | b | c | s | k | |||||||||||||||
AMP3-R2-G3.37 | 415.7 16.4 " | 193 76" | 130 5.12 " | 152 5.98 " | 110 4.33 " | 151 5.94 " | 151 5.94 " | 90 3.54 " | 147 5.79 " | 25 0.98 " | 3.4 0.13 " | 32 1.26 " | 9 0.35 " | 18 0.71 " | Φ25k6 0.98 " | 8 0.31 " | 28 1,1" | M10 | 50 1.97 " |
AMP3-R2-G5 | |||||||||||||||||||
AMP3-R2-G10.13 | |||||||||||||||||||
AMP3-R2-G15.63 | |||||||||||||||||||
AMP3-R2-G26.09 | |||||||||||||||||||
AMP3-R2-G32.47 | |||||||||||||||||||
AMP3-R2-G55.87 | |||||||||||||||||||
AMP3-R3-G69.33 | 423.7 167 " | 201 7,9" | 130 5,12" | 160 6,3" | 110 4.33 " | 145 5.71 " | 161 6034 " | 90 354 " | 151 5,94" | 25 0.98 " | 10.1 0. 4" | 35 1.38 " | 9 0.35 " | 18 0.71 " | Φ25k6 0.98 " | 8 0.31 " | 28 1,1" | M10 | 50 1.97 " |
AMP3-R3-G84.61 | |||||||||||||||||||
AMP3-R3-G90.77 |
Technisches Datenblatt
Produkt Model | Leistung | Bewertet Geschwindigkeit | Drehmoment | Stoppen Drehmoment | Luft Verbrauch | Gewicht | ||||
(HP) | (Kw) | (U/min) | (Nm) | (Ift. bt) | (Nm) | (lft. bt) | (M 3 /min) | (CFM) | (KG) | |
AMP3-R2/RF2-G3.37 | 0.25 | 0.18 | 296 | 5.4 | 4 | 11.2 | 8.3 | 0.26 | 9.19 | 9.8 |
AMP3-R2/RF2-G5 | 200 | 8 | 5.9 | 16.5 | 12.2 | |||||
AMP3-R2/RF2-G10.13 | 98 | 16.4 | 12.1 | 34.4 | 25.4 | |||||
AMP3-R2/RF2-G15.63 | 63 | 25.3 | 18.7 | 53.2 | 39.3 | |||||
AMP3-R2/RF2-G26.09 | 38 | 42.1 | 31.1 | 86.2 | 63.6 | |||||
AMP3-R2/RF2-G32.47 | 30 | 52.5 | 38.7 | 106.5 | 78.6 | 12.8 | ||||
AMP3-R2/RF2-G55.87 | 17 | 94.6 | 69.8 | 189.2 | 139.6 | |||||
AMP3-R3/RF3-G69.33 | 14 | 111.9 | 82.6 | 218.5 | 161.3 | |||||
AMP3-R3/RF3-G84.61 | 11 | 137.5 | 101.5 | 267.7 | 197.6 | |||||
AMP3-R3/RF3-G90.77 | 10 | 154.2 | 113.8 | 304.3 | 224.6 |
