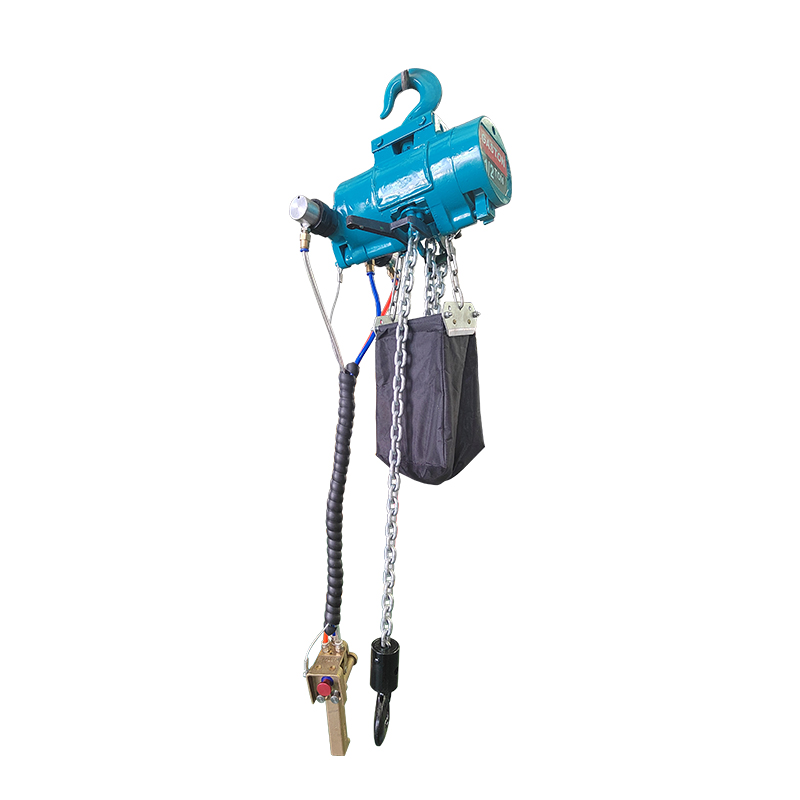

Der pneumatische Hebezeug GTL6T verfügt über ein fortschrittliches Design mit geringer Bauhöhe, sodass Hebevorgänge auch auf engstem Raum problemlos durchgeführt werden können. Das effiziente pneumatische System sorgt für eine stabile Hubgeschwindigkeit und eine präzise Positionierung und verbessert so die Arbeitseffizienz erheblich. Gleichzeitig sorgt das optimierte Strukturdesign für einen reibungsloseren Betrieb des gesamten Hebezeugs, reduziert Vibrationen und Geräusche und sorgt für ein komfortableres Bedienerlebnis für den Benutzer. Aufgrund seines vielseitigen Designs kann der pneumatische Hebezeug GTL6T an verschiedene Arbeitsumgebungen und Hebeanforderungen angepasst werden. Egal, ob es sich um einen engen Raum oder ein weites, offenes Feld handelt, er kommt damit problemlos zurecht. Aufgrund seiner Vielseitigkeit müssen Unternehmen keine unterschiedlichen Geräte für unterschiedliche Hebeanforderungen kaufen. Ein pneumatisches Hebezeug GTL6T kann eine Vielzahl von Hebeanforderungen erfüllen und spart so Kosten für den Kauf und die Wartung der Ausrüstung. Für Unternehmen, die eine Integration in bestehende Produktionslinien oder -systeme benötigen, erleichtert die Vielseitigkeit des pneumatischen Hebezeugs GTL6T die Kompatibilität mit einer Vielzahl von Geräten und Systemen. Dies hilft Unternehmen, eine automatisierte und intelligente Produktion zu erreichen und die Gesamtproduktionseffizienz zu verbessern.
Detaillierte Parameter
LeistungsMerkmale des Lufthebers
Luftdruck (PSI) | Luftdruck (MPa) | Maximale Leistung (HP) | Freie GeschwIndigkeit (U/mIn) | Geschwindigkeit bei maximaler Leistung (U/min) | Drehmoment bei maximaler Leistung (NM) | Luftverbrauch bei maximaler Leistung (m 3 / min) | Stoppmoment und Startmoment (NM) |
40 | 0.28 | 45 % | 80 % | 30 % | 37,50 % | 45 % | 45 % |
50 | 0.35 | 56 % | 84 % | 44 % | 52,40 % | 56 % | 56 % |
60 | 0.4 | 67 % | 88 % | 58 % | 65,90 % | 67 % | 67 % |
70 | 0.48 | 78 % | 92 % | 72 % | 78,30 % | 78 % | 78 % |
80 | 0.55 | 89 % | 96 % | 86 % | 89,60 % | 89 % | 89 % |
90 | 0.63 | 100 % | 100 % | 100 % | 100 % | 100 % | 100 % |
100 | 0.7 | 110 % | 104 % | 114 % | 109,60 % | 110 % | 110 % |
![]() | ![]() |
Die Abbildung zeigt eine typische Drehmoment- und Leistungskurve eines pneumatischen Motors bei zwei verschiedenen Luftdrücken. Drehzahl, Drehmoment und Leistung des Motors nehmen mit sinkendem Luftdruck ab. | Die Abbildung zeigt die Drehmoment- und Geschwindigkeitskurven des Pneumatikmotors bei zwei unterschiedlichen Luftdrücken. Drehzahl und Drehmoment des Motors nehmen mit sinkendem Luftdruck ab. Das Drehmoment nimmt deutlich ab, während die Motordrehzahl mit abnehmendem Druck leicht abnimmt. |
Diagramm der Leistungskurve
Technisches Datenblatt
Pneumatischer Hebezeug | Modell | Einheit | HQ2-2 | HQ3-1 | HQ3-2 | HQ6-2 | HQ10-2 | |||||
Luftdruck | Mpa | 0.4 | 0.6 | 0.4 | 0.6 | 0.4 | 0.6 | 0.4 | 0.6 | 0.4 | 0.6 | |
Laden | Tonnen | 2 | 3 | 3 | 6 | 10 | ||||||
Anzahl der Ketten | Wurzel | 2 | 1 | 2 | 2 | 2 | ||||||
Motorausgangsleistung | KW | 1.5 | 2 | 1.8 | 3.5 | 1.5 | 2 | 1.8 | 3.5 | 1.8 | 3.5 | |
Hubhöhe | M | Die Standardhöhe beträgt 3 Meter | ||||||||||
Volle Last mit hoher Geschwindigkeit heben | m/min | 2.5 | 2.7 | 2.5 | 5 | 2 | 2.5 | 1.2 | 2.5 | 0.8 | 1.5 | |
Sinkgeschwindigkeit bei Volllast | m/min | 5 | 5.5 | 7.5 11 | 8 | 11 3.5 | 5.5 | 2.5 | 3.5 | |||
Gasverbrauch bei Volllast – erhöht | m3 / min | 0.7 | 1.2 | 2 | 4 | 1.8 | 2.6 | 2 | 4 | 2 | 4 | |
Kettengröße | mm | 9*27 | 13*36 | 9*27 | 13*36 | 16*45 | ||||||
Kettengewicht | KG/M | 1.8 | 3.8 | 1.8 | 3.8 | 5.8 | ||||||
Standardgewicht (3m Hubhöhe) | KG | 38 | 86 | 68 | 115 | |||||||
Länge der Luftleitung des Reglers | m | Die Standardlänge beträgt 3 Meter | ||||||||||
Volllastgeräusch – erhöht | db | 74 | 78 | 74 | 78 | 74 | 78 | 74 | 78 | 74 | 78 | |
Trachea-Anschluss | in | G3/4 | G3/4 | G3/4 | G3/4 | G3/4 | ||||||
Luftrohrgröße (Innendurchmesser) | mm | 14 | 19 | 19 | 19 | 19 | ||||||
Zu Fuß Auto | Motorleistung | KW | 0.25 | 0.25 | 0.25 | 2 | 2 | |||||
Volllastgeschwindigkeit | m/min | 13 | 13 | 13 | 10 | 10 | ||||||
Motorluftverbrauch | m³/min | 0.45 | 0.25 | 0.25 | 2 | 2 | ||||||
Trachea-Anschluss | in | G1/2 | G3/4 | G1/2 | G3/4 | G3/4 | ||||||
Luftrohrgröße (Innendurchmesser) | mm | 13 | 13 | 13 | 19 | 19 | ||||||
Gewicht (Trolley) | KG | 40 | 75 | 49 | 75 | 89 |
Abmessungen
Abmessungen
Pneumatischer Hebezeug | HQ3-2 | HQ6-2 | HQ10-2 |
Zu Fuß Auto | QDC-3 | QDC-6 | QDC-10 |
A | 725 | 930 | 930 |
B | 400 | 530 | 530 |
b Breitenbereich der Laufspur | 110-150 | 200-250 | 200-250 |
bm | 235 | 330 | 350 |
C | 530 | 695 | 695 |
D | 120 | 135 | 166 |
E | 34 | 68 | 68 |
F | 220 | 291 | 291 |
G | 284.5 | 302 | 306 |
H | 417 | 650 | 650 |
J | 446 | 605 | 605 |
L | 234 | 293 | 303 |
M | 203.5 | 249 | 256 |
N | 35 | 48 | 66 |
