AMP7-Produktparameter:
Leistung: 1,1 kW, PS: 1,5 PS, Drehmoment: 28 Nm, Leerlaufdrehzahl: 360 U/min, Gasverbrauch: 990 l/min, Gewicht: 19,5–29 kg (verschiedene Installationsmethoden, unterschiedliche Gewichte), vier Installationsmethoden stehen zur Verfügung: einfach, vertikal, horizontal, Flansch, optionales manuelles Steuerventil, Bremse, Untersetzungsgetriebe, Controller.
Standardfunktionen:
Das Produkt nutzt Druckluft als Energiequelle für Sicherheit und Explosionsschutz, verfügt über ein Explosionsschutzzertifikat und erfüllt nationale Sicherheitsstandards. Hohes Drehmoment, geringer Gasverbrauch, brennt nicht durch Überlastung, Geschwindigkeit stufenlose Einstellung, Starten, Einstellen, Stoppen durch Umschalten des Steuerventils, kann die Richtung sofort umkehren. Der Motor ist so konzipiert, dass er als Ganzes gekapselt ist und in staubigen, feuchten und rauen Umgebungen eingesetzt werden kann. Weit verbreitet in der chemischen Industrie, Halbleiter-, Kristall-, Petrochemie-, biochemischen Technologie-, Farbenfabriken, automatisierten Maschinen und anderen Branchen.
Arbeitsumgebung:
Flüssigkeit: Druckluft
Druck: 5 kg/cm 2 (70 psi)
Maximaler Arbeitsdruck: 6 kg/cm 2 (85 psi)
Umgebungstemperatur: -10°C~ 70°C (nur im frostfreien Zustand verwendbar)
Schmieröl: IS0VG32 oder ähnlich. (Es ist notwendig, Öl mit einem Ölnebel hinzuzufügen, 2–3 Tropfen pro Minute).
Dauerbetrieb: Ja (kein Dauerbetrieb ohne Last möglich).
Empfohlene Geschwindigkeit: (0,3~1) x maximale Ausgangsgeschwindigkeit.
Detaillierte Parameter
Modell | Übersetzungsverhältnis | Maximale Leistung | Stillstandsdrehmoment | Gewicht (kg) | |||||||||
Leistung | Drehmoment | Nenngeschwindigkeit | Luftverbrauch | Basic | Vertikal | Horizontal | |||||||
PS | KW | N.m | Ibf. ft | R.P. Mmin | L/Min | CFM | N.m | Ibf. ft | KG | KG | KG | ||
AMP7 | 1.5 | 1.1 | 28 | 20.7 | 360 | 990 | 35 | 45.8 | 33.8 | 19.5 | 22 | 29 | |
G1/3 | 75.5 | 55.7 | 120 | 103.7 | 76.5 | " | 33.9 | 34.1 | |||||
G1/5 | 128.6 | 94.9 | 72 | 182.5 | 134.7 | ||||||||
G1/10 | 254.5 | 187.8 | 36 | 365.2 | 269.5 | ||||||||
G1/15 | 382.2 | 282.1 | 24 | 580.4 | 428.3 | " | 47.2 | 48.1 | |||||
G1/20 | 502 | 370.5 | 18 | 766.5 | 565.7 |

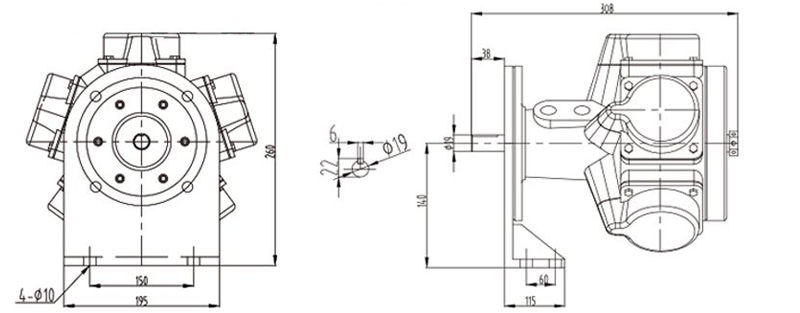

Schematische Draufsicht:
![]() | ![]() |
AMP7-F (vertikal) | AMP7-L (horizontal) |
![]() | |
AMP7-IEC (Flanschtyp) |
Produktaufschlüsselungsdiagramm:
NEIN. | Name | Menge | NEIN. | Name | Menge | NEIN. | Name | Menge |
1 | Gehäuse | 1 | 12 | Stoppstift | 5 | 23 | Zylinderlaufbuchse | 5 |
2 | Verteilerventil | 1 | 13 | O-Ringe | 10 | 24 | O-Ringe | 5 |
3 | Halbsiegel | 1 | 14 | Parallelblock A | 1 | 25 | Runder Flansch | 1 |
4 | Antriebsseitiges Lager | 1 | 15 | Parallelblock B | 1 | 26 | Karosseriedichtung | 1 |
5 | Die Spindel | 1 | 16 | Innensechskantschraube | 20 | 27 | Trachealplug | 2 |
6 | Antriebsseitiges Lager | 1 | 17 | Federscheibe | 20 | 28 | Schalldämpfer | 1 |
7 | Sicherungsring | 1 | 18 | Innensechskantschraube | 5 | 29 | Halbsiegel | 1 |
8 | Rollenlager | 1 | 19 | O-Ringe | 5 | 30 | Karosseriedichtung | 1 |
9 | O-Ringe | 5 | 20 | Zylinderlaufbuchse | 5 | 31 | Die Motorabdeckung | 1 |
10 | Pleuelstange | 5 | 21 | Ölspiegel | 1 | 32 | Horizontale Platte | 1 |
11 | Kolben | 22 | Schraube | 1 |
