Die explosionsgeschützte Hebewinde von QJH Gaston ist ein Spezialgerät, das für den Einsatz in potenziell explosiven Umgebungen entwickelt wurde, wie sie beispielsweise in der chemischen, petrochemischen und Bergbauindustrie vorkommen. Diese Winde verfügt über eine explosionsgeschützte Konstruktion, um die Entzündung von brennbaren Gasen, Dämpfen oder Staub, die in der Atmosphäre vorhanden sein könnten, zu verhindern. Es ist so konstruiert, dass es strengen Sicherheitsstandards entspricht, und besteht in der Regel aus nicht funkenbildenden Materialien, um die Entzündungsgefahr weiter zu verringern. Die Winde ist auch für den Umgang mit schweren Lasten ausgelegt und mit fortschrittlichen Steuerungssystemen für zuverlässige und effiziente Hebevorgänge ausgestattet. Seine robuste Konstruktion sorgt für Langlebigkeit und lange Lebensdauer und macht es zu einem wertvollen Hilfsmittel für gefährliche Arbeitsumgebungen.
Detaillierte Parameter
QJH5 | QJH5D | QJH20 | QJH30 | QJH50 | QJH80 | QJH100 | QJH150 | QJH250 | ||
Druckluftdruck (Mpa) | 0,6-0,7 | 0,6-0,7 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,9 | 0,7-1 | |
Druck der ersten Schicht (KN) | 5 | 5 | 20 | 30 | 50 | 80 | 130 | 150 | 250 | |
Nenngeschwindigkeit (m/min) | 48 | 48 | 24 | 24 | 12 | 5 | 6 | 3.5 | 3 | |
Luftmotor | Nennleistung (KW) | 4 | 4 | 12 | 15 | 17 | 30 | 30 | 30 | 30 |
Anzahl der Zylinder | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
Rolle | Durchmesser (mm) | Φ175 | Φ175 | Φ230 | F222 | Φ225 | Φ300 | F506 | F522 | Φ720 |
Breite (mm) | 120 | 198 | 335 | 335 | 335 | 620 | 810 | 860 | 860 | |
Felgendurchmesser (mm) | Φ290 | Φ290 | F465 | F465 | F465 | Φ660 | Φ765 | Φ820 | Φ1150 | |
Seilkapazität (m) | 120 | 120 | 150 | 150 | 150 | 200 | 350 | 200 | 200 | |
Gasverbrauch (L/s) | 125 | 125 | 100 | 220 | 245 | 400 | 400 | 400 | 400 | |
Stahlseildurchmesser (mm) | 8 | 8 | 14 | 16 | 16 | 24 | 24 | 28 | 38 | |

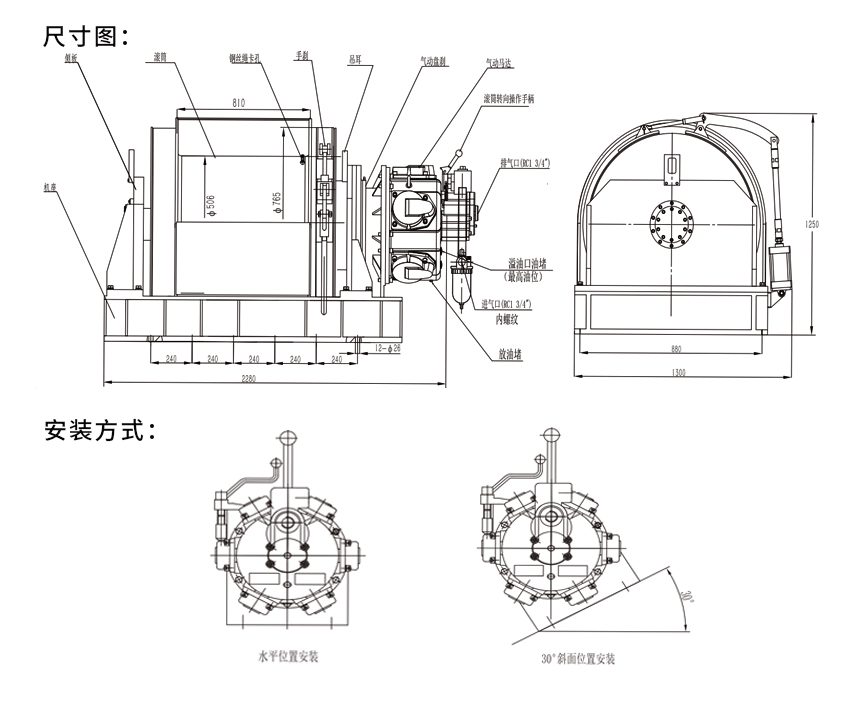

Abmessungen | Länge (mm) | 725 | 857 | 1190 | 1210 | 1310 | 1760 | 2280 | 2650 | 2700 |
Breite (mm) | 342 | 342 | 750 | 770 | 770 | 1009 | 1300 | 1400 | 1500 | |
Höhe (mm) | 530 | 440 | 790 | 816 | 1016 | 989 | 1250 | 1260 | 1400 | |
Größe des Einlassrohrs | 1 | 1 | 1 | 11/2 | 11/2 | 13/4 | 13/4 | 13/4 | 13/4 | |
Gesamtgewicht (ohne Drahtseil) (kg) | 120 | 130 | 380 | 418 | 420 | 1380 | 1860 | 3900 | 4100 |
