Produktparameter des pneumatischen Motors mit Schrägverzahnung AMP6-C:
Untersetzungsbereich: 3–150, Leistung: 0,56 kW, PS: 0,75 PS, Drehmoment: 21,7–969,2 Nm, Leerlaufdrehzahl: 216–4 U/min, Luftverbrauch: 0,5 m³/min, Gewicht: 7,3–11,2 kg (verschiedene Untersetzungsverhältnisse). , verschiedene Gewichte), optionale Installationsmethoden: vertikal, horizontal, optional manuelles Steuerventil, Bremse, Controller.
Standardfunktionen:
Das Produkt nutzt Druckluft als Energiequelle für Sicherheit und Explosionsschutz, verfügt über ein Explosionsschutzzertifikat und erfüllt nationale Sicherheitsstandards. Das Stirnradgetriebe verwendet das Steuerventil zum Umschalten von Start, Einstellung und Stopp und kann die Richtung sofort umkehren. Der Motor ist vollständig geschlossen konstruiert und kann in staubigen, feuchten und rauen Umgebungen eingesetzt werden. Es wird häufig in der chemischen Industrie, der Halbleiter-, Kristall-, Petrochemie-, biochemischen Technologie-, Farbenfabriken-, automatisierten Maschinen- und anderen Industriezweigen eingesetzt.
Arbeitsumgebung:
Flüssigkeit: Druckluft
Druck: 5 kg/cm 2 (70 psi)
Maximaler Arbeitsdruck: 6 kg/cm 2 (85 psi)
Umgebungstemperatur: -10°C~ 70°C (nur im frostfreien Zustand verwendbar)
Schmieröl: IS0VG32 oder ähnlich. (Das Öl muss mit einem Ölnebel aufgetragen werden, 2–3 Tropfen pro Minute).
Dauerbetrieb: Ja (kein Dauerbetrieb ohne Last möglich).
Empfohlene Geschwindigkeit: (0,3~1) x maximale Ausgangsgeschwindigkeit.
Detaillierte Parameter
EinBaumaßzeichnung unD MaßtaBelle

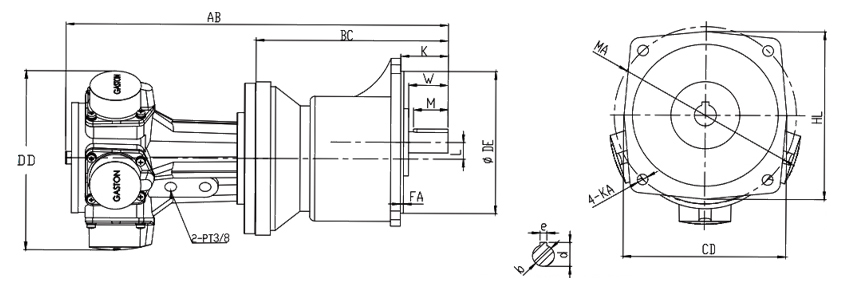

Vertikale Installation
MoDelll | Reduktion Verhältnis | AB | Chr | DE | FA | DD | CD | HL | MA | KA | L | K | W | M | Axial Endteil | ||
b | d | e | |||||||||||||||
AMP5 AMP6 | 3-10 | 388 | 195 | 148 | 3 | 120 | 165 | 175 | 185 | 11 | 17.5 | 48 | 40 | 35 | Φ22h6 | 25 | 7 |
15,3" | 7,68" | 5,83 Zoll | 0,12" | 4,72 Zoll | 6,5 Zoll | 6,88" | 7,28" | 0,43 Zoll | 0,69" | 1,89" | 1,57 Zoll | 1,38 Zoll | 0,87 Zoll | 0,98" | 0,27" | ||
15-90 | 418 | 225 | 170 | 3 | 120 | 195 | 205 | 220 | 12 | 23 | 58 | 45 | 40 | Φ28h6 | 31.1 | 7 | |
16,5" | 8,86 Zoll | 6,67 Zoll | 0,12" | 4,72" | 7,68 Zoll | 8,07" | 8,66 Zoll | 0,47" | 0,9" | 2,28" | 1,77 Zoll | 1,57 Zoll | 1,1 Zoll | 1,22 Zoll | 0,27" | ||
100-200 | 448 | 255 | 185 | 3 | 120 | 225 | 248 | 255 | 15 | 30 | 65 | 55 | 50 | Φ32h6 | 35.5 | 10 | |
17,6 Zoll | 10" | 7,28 Zoll | 0,12" | 4,72" | 10" | 9,76" | 10" | 0,59" | 1,18 Zoll | 2,56 Zoll | 2,17 Zoll | 1,97 Zoll | 1,26 Zoll | 1,4 Zoll | 0,39" |

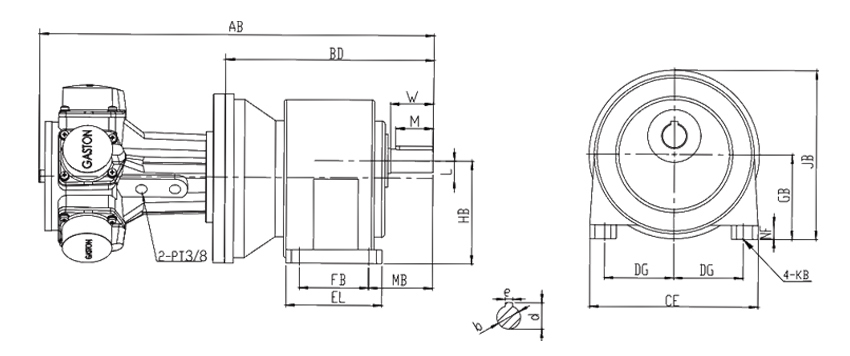

Horizontale Installation
Modell | Reduktion Verhältnis | AB | BD | FB | EL | MB | HB | L | GD | CE | GB | JB | KB | NF | W | M | Axial Ende Teil | ||
b | d | e | |||||||||||||||||
AMP5 AMP6 | 3-10 | 388 | 195 | 65 | 90 | 60 | 97.5 | 17.5 | 65 | 158 | 80 | 152 | 11 | 13 | 40 | 35 | Φ22h6 | 25 | 7 |
15,3" | 7,68" | 2,56" | 3,54" | 2,36" | 3,84" | 0,69" | 2,56" | 6,22" | 3,15 Zoll | 5,98" | 0,43" | 0,51" | 1,57" | 1,38" | 0,87 Zoll | 0,98" | 0,27" | ||
15-90 | 418 | 225 | 90 | 120 | 68 | 116 | 23 | 70 | 178 | 93 | 178 | 11 | 17 | 45 | 40 | Φ28h6 | 31.1 | 7 | |
16,5" | 8,86" | 3,54" | 4,72" | 2,68" | 4,57" | 0,9" | 2,76" | 7" | 3,66" | 7" | 0,43" | 0,67" | 0,67" | 1,57" | 1,1" | 1,22 Zoll | 0,27" | ||
100-200 | 448 | 255 | 130 | 165 | 70 | 140 | 30 | 85 | 210 | 110 | 212 | 13 | 23 | 55 | 45 | Φ32h6 | 35.5 | 10 | |
17,6" | 10" | 5,12" | 6,5 Zoll | 2,75" | 5,51" | 1,18" | 3,35" | 8,27" | 4,33" | 8,35" | 0,51" | 0,91" | 2,17" | 1,77" | 1,26" | 1,4 Zoll | 0,39" |
Technisches Datenblatt
Produkt Model | Leistung | Bewertet Geschwindigkeit | Drehmoment | Stoppen Drehmoment | Luft Verbrauch | Gewicht | ||||
KW) | (HP) | (U/min) | (Nm) | (Ift. bt) | (Nm) | (lft. bt) | (M 3 /min) | (CFM) | (KG) | |
AMP6-L/FG3 | 0.56 | 0.75 | 216 | 21.7 | 16 | 44.5 | 32.8 | 0.5 | 17.7 | 7.3 |
AMP6-L/FG5 | 0.56 | 0.75 | 130 | 35.6 | 26.3 | 74.6 | 55.1 | 0.5 | 17.7 | 7.3 |
AMP6-L/FG10 | 0.56 | 0.75 | 65 | 72 | 53.1 | 152.6 | 112.6 | 0.5 | 17.7 | 7.3 |
AMP6-L/FG15 | 0.56 | 0.75 | 43 | 106.2 | 78.4 | 226.2 | 166.9 | 0.5 | 17.7 | 8.5 |
AMP6-L/FG20 | 0.56 | 0.75 | 32 | 141.5 | 104.4 | 299.8 | 221.3 | 0.5 | 17.7 | 8.5 |
AMP6-L/FG30 | 0.56 | 0.75 | 21 | 209.5 | 154.6 | 450.4 | 332.4 | 0.5 | 17.7 | 8.5 |
AMP6-L/FG50 | 0.56 | 0.75 | 13 | 345.3 | 254.8 | 742.9 | 548.3 | 0.5 | 17.7 | 8.5 |
AMP6-L/FG80 | 0.56 | 0.75 | 8 | 542.5 | 400.4 | 1171.8 | 864.8 | 0.5 | 17.7 | 8.5 |
AMP6-L/FG100 | 0.56 | 0.75 | 6.5 | 668.5 | 493.4 | 1450.7 | 1070.6 | 0.5 | 17.7 | 11.2 |
AMP6-L/FG120 | 0.56 | 0.75 | 5.2 | 785.3 | 579.6 | 1696.7 | 1252.2 | 0.5 | 17.7 | 11.2 |
AMP6-L/FG150 | 0.56 | 0.75 | 4 | 969.2 | 715.3 | 2132.3 | 1573.6 | 0.5 | 17.7 | 11.2 |
